潔凈度傳感器TBS-3

TBS-3 潔凈度傳感器是一款渾濁度潔凈度傳感器，渾濁度原理是透過一紅外光射入水中后，以光組件接收對射光源，依據光功率和水濁度之間的關系，轉換成對應的濁度電壓標準。

應用范圍

 洗衣機、洗碗機、水質監測、渾濁度量測。

 產品輸出特性

 額定電壓：DC5V

混濁度量測范圍:0-3000NTU 使用溫度范圍：+5~+90℃ 保存溫度范圍：-10~+90℃

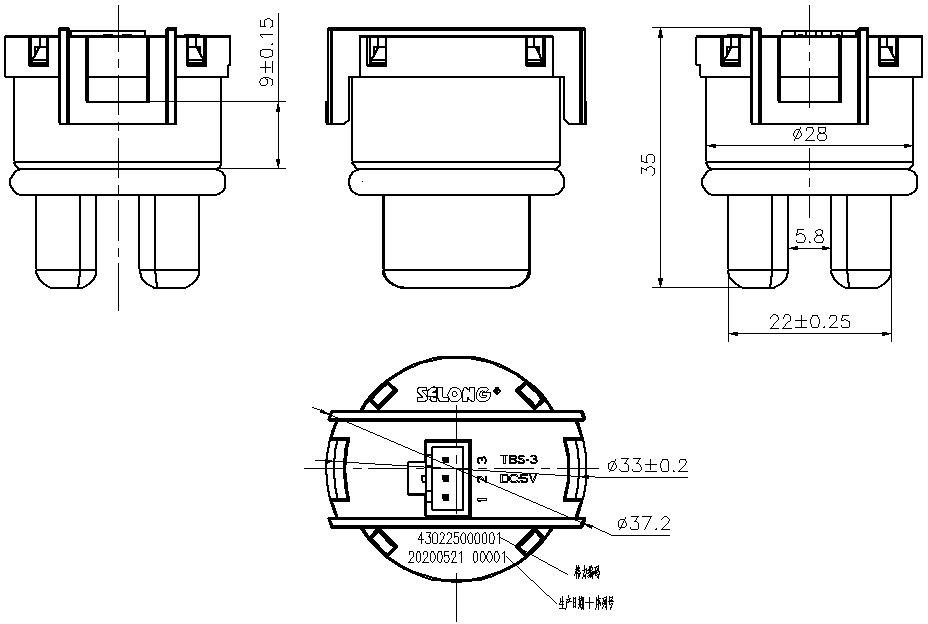

外形尺寸

       電氣原理圖：

關鍵部件品牌、參數、成份：

     電性能參數：

1、額定電壓：DC 5 V

2、額定電流：30mA

3、耐電壓：通電端子和外殼之間施加 AC1500V、50Hz 的電壓持續 1s，無閃絡或擊穿現象， 泄漏電流：線路板與殼體之間泄漏電流<0.25mA

4、絕緣電阻：min.100MΩ (DC 500V,  端子至外殼)=>  帶電部位和外露非帶電金屬及非金屬之間施加 DC500V 電壓，其絕緣電阻應大于 100MΩ。

     機械性能及耐環境性能

1、外觀：端子無彎曲，外殼無破裂，印字清晰可讀。

2、使用液體：清水

3、使用溫度：5℃~90℃

4、低溫性能: -20℃環境，5V 通電 24h 判定：ΔV 不超過±10%

5、冷熱沖擊性能：-20℃(30min) → +90℃(30min) * 100 個循環 判定：ΔV 不超過±10%

6、濕熱試驗：在 85 ℃﹐85 %R.H. 的環境中﹐放置 90 小時 判定：ΔV 不超過±10%

7、鹽霧試驗：將傳感器放置于鹽霧箱中 96h 后，沒有發生對工作有故障的鐵銹

8、耐振動性能：振幅 3mm, 4.3G, 22HZ, XYZ 軸 各 10 分鐘 判定：無構造上的變形，ΔV 不超過±10%

9、跌落試驗：傳感器從 800mm 高處自由跌落到硬地 判定：外觀無損傷、變形等異常，滿足絕緣性能要求。

10、電源：非隔離電源（不能與水直接接觸）。

PS：輸出特性(ΔV)

使用液體：（1）使用 NTU＜0.5 的純凈水作為清水測試溶液；

                （2）使用純凈水與牛奶混合配置 NTU=1000±50 濃度測試溶液；

1.  濁度傳感器的輸出特性(ΔV) 是在濁度為NTU＜0.5 時的輸出電壓V1 與NTU=1000  時的輸出電壓 V2 的差值。（見圖 1）

2.  輸出特性(ΔV)在測量溫度條件為（25±5）℃的情況下應滿足： 數據轉換后濁水電壓換算后電壓=4.0V/清水時的電壓*實測電壓

數據轉換后濁水與清水的電壓差值=4.0-數據轉換后濁水電壓值 ΔV=1.15±0.2

RoHS 要求

本產品符合 RoHS 要求。
